100货道自动售货机主板说明书（4G）

功能概述

100 货道售货机 4G 主控板 ADH834 用于驱动二线/三线电机、电磁锁等设备，带 2 路温度检测、3 路继电器输出，能扩展不同种类货道驱动板。可通过 LTE（4G）通信、接支付扩展板、连接触摸屏等方法，实现多种支付方式。

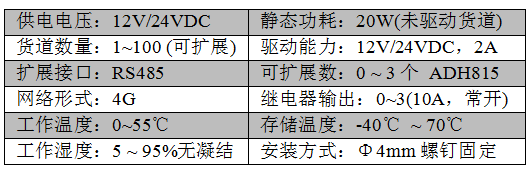

技术参数

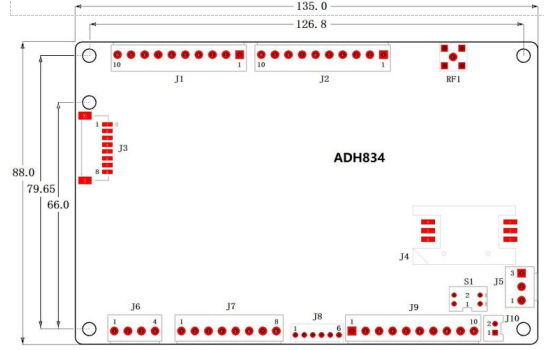

外形尺寸

主板尺寸：135×88mm；螺距：126.8mm×66 / 79.65mm。

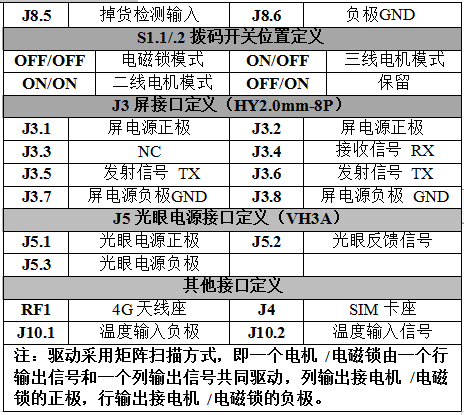

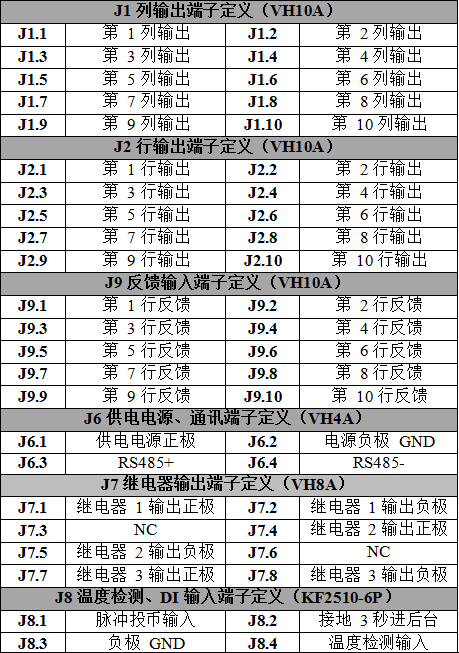

端子定义

接线方法

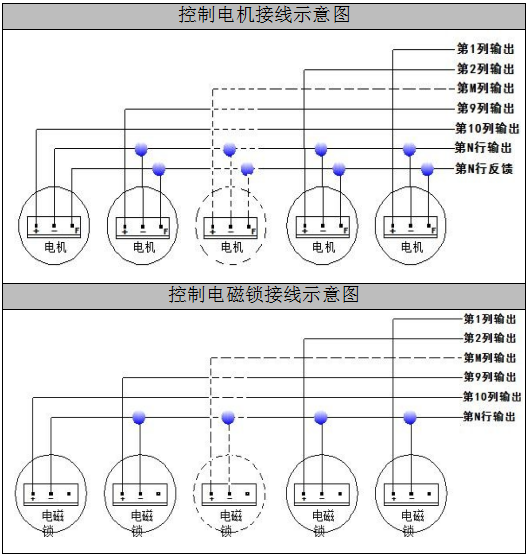

本机可驱动 100 电机/电磁锁货道，并可通过 RS485 总线级联多达 4 台货道驱动板，实现更多数量货道控制。矩阵控制典型接线方法如下：

常见问题

1、RS485 总线接法为：所有 RS485+（或 A+）极并接在一起，所有 RS485-（或 B-）极并接在一起，不能交叉；

2、J1、J2、J9 都是 10P 端子 VH10A，为驱动货道所用，三者作用各不相同，不能接错，否则可能烧坏主板；

3、若需要维修或调整，请先切断电源，勿带电插拨端子和线缆，以免引起系统异常甚至故障损坏。.

注意事项

需按照防静电操作规范作业；

仅适用于海拔 2000m 以下的地区安全使用

仅适用于非热带气候条件下安全使用。
